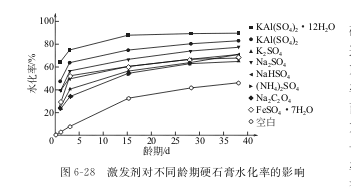

圖6‐28所示為分別添加不同激發劑的硬石膏在不同齡期的水化率。硬石膏的添加量為硬石膏激發劑=100：1 (摩爾比)。

從圖6‐28可以看岀，不同激發劑對硬石膏水化能力的影響不同，但其水化速率均加快。KAl(SO4)2·12H2O和KAl(SO4)2 的激發效果最好，3d水化率都達到60%以上﹔其次是 Na2SO4﹔而K2SO4、NaHSO4、FeSO4·7H2O、Na2C2O4 和 (NH4)2SO4 的效果基本一致，但仍能大幅提高硬石膏的水化率。若以KAl(SO4)2·12H2O為激發劑，成型過程中會產生大量氣泡，這是因為硬石膏中含有少量碳酸鹽礦物，KAl(SO4)2·12H2O水解后生成的H十將與CO32一作用產生CO2氣體﹔煅燒明礬KAl(SO4)2中含有活性Al2O3 和K2SO4，均對硬石膏有激發作用。對硬石膏來說，選擇KAl(SO4)2、Na2SO4 和K2SO4作激發劑較合適。

硬石膏與激發劑摩爾比為100：1時，激發劑對硬石膏自流平地坪砂漿抗折強度、抗壓強度和凝結時間的影響見表6‐42。

由表6‐42可見，適量復合激發劑能夠改善硬石膏自流平地坪砂漿的物理性能，Na2SO4與K2SO4按摩爾比為1：1復合使用，硬石膏自流平地坪砂漿的綜合物理性能較好。

根據這些結果，在添加適量硫酸鹽激發劑后，在硬石膏中分別添加硅酸鹽、鋁酸鹽和早強快硬硫鋁酸鹽水泥，水泥摻人量對硬石膏基自流平地坪砂漿抗壓強度的影響見圖6‐29。
由圖6‐29可見，隨水泥摻人量增加，抗壓強度逐漸提高﹔在相同摻人量下，硬石膏‐硅酸鹽水泥體系和硬石膏‐鋁酸鹽水泥體系的抗壓強度基本一致，而硬石膏‐硫鋁酸鹽水泥體系的抗壓強度明顯提高﹔對于硬石膏‐硫鋁酸鹽水泥體系，當水泥摻人量低于40%時，抗壓強度隨水泥摻人量增大而大幅提高，當水泥摻人量為40%時，其絕干抗壓強度為27.2MPa。其后繼續增加水泥摻人量，抗壓強度基本穩定不變。

河南潔源新型建筑材料有限公司是一家專業從事工業固體廢棄物資源化綜合利用和石膏基建材料研發、生產、銷售和施工為一體的高科技企業，河南省脫硫石膏深加工企業、全國工業石膏資源綜合利用骨干企業。主要生產輕質抹灰石膏、底層抹灰石膏、 面層石膏、嵌縫石膏、石膏基自流平等新型無公害環保高科技產品，致力于成為客戶值得信賴的建筑合作伙伴，深受眾企業所依賴。
