作為一種新型裝修材料，抹灰石膏近年來發展迅速。除了節能環保的顯著特點外，抹灰石膏在縮短工期、節約總造價等方面也越來越顯現出優勢。對于抹灰石膏的生產、施工單位來說，石膏脫粉也是屢見不鮮卻令人頭疼的質量問題。本文就來簡單地談談抹灰石膏的脫粉現象。

無論是水泥基還是石膏基材料，無論是抹灰還是膩子，一旦出現脫粉現象，總的原因可以歸結為材料本身的內聚力不足。具體到抹灰石膏上，大體有兩方面可能：一是石膏原因導致的脫粉，二是其他因素導致的脫粉。

一、石膏原因的導致的脫粉

1、石膏質量欠佳，半水硫酸鈣含量偏低，二水硫酸鈣含量偏高，其他成分雜質偏多，都可能導致石膏膠凝能力下降，水化后強度不足。

2、抹灰石膏配合比中石膏用量偏低，導致石膏包裹不住骨料。當骨料偏細時，比表面積增大，包裹骨料所需的膠凝材料用量也相應增加，此時石膏用量偏低導致的脫粉尤其顯著。

3、實際施工中，工人為了節約材料、貪圖省事，往往將已經變稠的石膏砂漿或半干狀態的落地灰重新加水攪拌使用。由于加水前石膏已水化到相當程度，重新加水攪拌后漿體的膠凝能力有限，這也是導致脫粉的重要原因。如果是和新粉料混合攪拌，還會造成快凝，大大縮短漿體的工作時間。

二、其他因素導致的脫粉

在石膏合格、用量足夠的前提下，導致脫粉的直接原因往往是石膏不能充分水化，不能產生充分的膠凝能力。

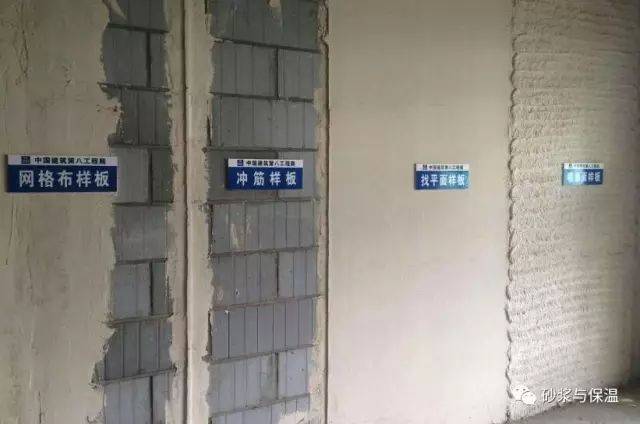

1、基層界面未處理，孔隙較多，吸水性強。

2、批刮過薄，漿體失水過快。

3、凝結時間過長，即使漿體整體保水性正常，表面也會因為局部水分蒸發而影響石膏水化，表干后即有粉化現象。

4、纖維素醚保水性差，或摻量過低，導致漿體失水過快。尤其是高溫、大風環境中，對漿體保水率要求更高，保水差的抹灰石膏漿料干燥塊，脫粉嚴重，強度降低。

河南潔源新型建筑材料有限公司是一家專業從事工業固體廢棄物資源化綜合利用和石膏基建材料研發、生產、銷售和施工為一體的高科技企業，河南省脫硫石膏深加工企業、全國石膏行業優秀企業、石膏協會副理事長單位、18項核心技術專利、三項行業標準修訂主編單位、萬科A級供應商。

所生產的輕質抹灰石膏ph值接近中性，對人體無害。且生產過程中所有添加劑均為環保物質，不會釋放甲醛等揮發性有機物。

新潔源石膏基自流平是一種新型環保建筑材料，主要用于不平基底，形成一個合適的、平整光滑的、堅固的鋪墊基底，以架設各種地板材料，例如地板、PVC、瓷磚等精找平材料。
