石膏基自流平地坪材料和水泥類有著完全不同的組成與性能。首先，前者組成中通常不含有砂，而只含有一定的細骨料 (填料)，而石膏膠凝材料的含量較高 (一般以質量計大于50%)；其次，石膏基材料的強度低，耐水性差，但不收縮，不開裂，耐酸、堿的腐蝕性好；再次，石膏基自流平地坪材料一般只能用于地坪的底層，由于強度低，耐磨性差而不能用于結構面層。下面以使用發電廠的脫硫石膏制得的α‐半水石膏配制的石膏基自流平砂漿為例，介紹自流平砂漿與水泥基自流平砂漿相比較的一些性能特征。

1.拌和物及其基本性能

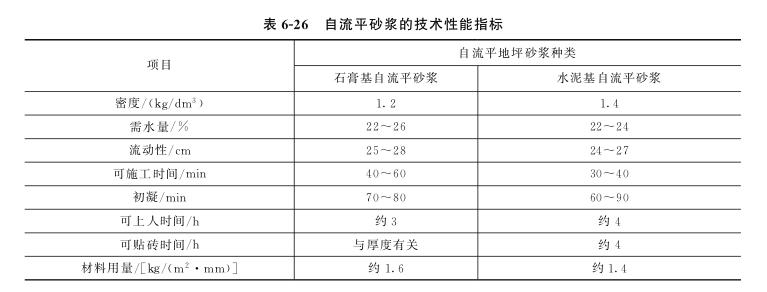

表6‐26是使用發電廠的脫硫石膏脫水而成的α‐半水石膏配制的石膏基自流平砂漿，除了物理機械性能之外的幾種基本性能指標與水泥基自流平地坪砂漿的比較。可以看岀，就所比較的性能指標來說，兩種砂漿性能十分相近。
2.收縮
石膏基材料的性能優異之處是其不像水泥基材料那樣岀現干燥收縮或者硬化收縮，圖6‐21中示岀兩種自流平砂漿收縮率的比較。可以看岀，石膏基自流平砂漿的收縮率遠低于水泥基自流平砂漿。因而，石膏基自流平砂漿不會因為收縮而產生裂縫現象。
3.強度、耐熱和耐水性能
石膏基自流平砂漿的強度增長與砂漿本身的干燥程度有很大的關系，除了形成二水石膏所需的水外，多余的水分會蒸發逸散，進而形成強度，即石膏基自流平砂漿的強度增長與其干燥速率成正比。石膏基自流平砂漿除了早期強度較高外，后期強度增長也很快，28d可達到30MPa以上。
在地暖系統中應用是石膏基自流平砂漿的重要用途之一，因而耐熱性也是其重要性能。表6‐27是將石膏基自流平砂漿置于50℃的熱環境中不同時間后性能的變化。表6‐27的數據表明，石膏基自流平砂漿在50℃的條件，基本上保持穩定，即不再有太大的變化，如28d和194d的收縮值及抗壓強度幾乎保持一致，說明石膏基自流平砂漿適合于地暖系統應用。
石膏基自流平砂漿的水溶性較大，耐水性較差，這是石膏基材料應用受到限制的主要性能缺陷，也是石膏基自流平砂漿不能應用于地坪面層的主要原因。

河南潔源新型建筑材料有限公司是一家專業從事工業固體廢棄物資源化綜合利用和石膏基建材料研發、生產、銷售和施工為一體的高科技企業，河南省脫硫石膏深加工企業、全國工業石膏資源綜合利用骨干企業。主要生產輕質抹灰石膏、底層抹灰石膏、 面層石膏、嵌縫石膏、石膏基自流平等新型無公害環保高科技產品，致力于成為客戶值得信賴的建筑合作伙伴，深受眾企業所依賴。
