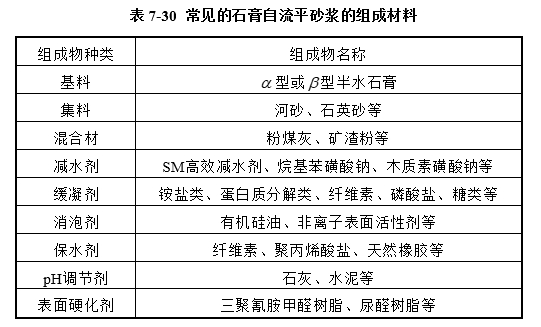

純度達90 ％以上一級品位二水石膏煅燒制得的β型半水石膏或用蒸壓法或水熱合成法制得的α 型半水石膏。

活性摻合料：自流平材料可以用粉煤灰、礦渣粉等作為活性摻合料，目的在于改善材料的顆粒級配，提高材料硬化體的性能。礦渣粉在堿性環境下發生水化反應，可提高材料結構的密實性和后期強度。

早強型膠凝材料 ：為了保證施工時間，自流平材料對早期強度( 主要是 24h抗折和抗壓強度 )有一定的要求。采用硫鋁酸鹽水泥作為早強型膠凝材料，硫鋁酸鹽水泥水化速度快，早期強度高，可滿足材料早期強度的要求。

堿性激發劑 ：石膏復合膠凝材料在中偏堿性的條件下絕干強度最高，可用生石灰和32.5 水泥調節 pH值，為膠凝材料的水化提供堿性環境。

促凝劑 ：凝結時間是自流平材料一項重要的性能指標，時間過短或過長都不利于施工。促凝劑激發了石膏的活性，加快了二水石膏的過飽和析晶速度，縮短了凝結時間，使自流平材料的凝結硬化時間保持在一個合理的范圍。

減水劑 ：為了提高自流平材料的密實度和強度，就要減小水膠比，在保持自流平材料良好流動性的條件下，加減水劑是必要的。采用萘系減水劑，其減水機理為萘系減水劑分子中的磺酸根和水分子以氫鍵締合，在膠凝材料表面形成一層穩定的水膜，使得材料顆粒間容易產生滑動，從而減少了拌合水的需用量，改善了材料硬化體的結構。

保水劑 ：自流平材料在地面基層上施工，而且施工厚度比較薄，水分容易被地面基層吸收，導致材料水化不充分，表面產生裂紋，強度降低。本試驗選用甲基纖維素 (MC) 作為保水劑，MC 具有良好的潤濕性、保水性和成膜性，使自流平材料不泌水及充分水化。

可再分散乳膠粉( 以下簡稱乳膠粉) ：乳膠粉可以提高自流平材料的彈性模量，提高抗裂性、粘結強度及耐水性。

消泡劑：消泡劑可以改善自流平材料的表觀性能，減少材料成型時的氣泡，對提高材料的強度有一定的作用。

自流平石膏的配方組分有什么？

答：石膏基自流平地坪材料作為粉狀材料，其生產工藝和技術與水泥基完全相同，不同的是配方構成。下面介紹這類地坪材料的配方。

(1)天然無水石膏基地面自流平材料構成 (質量份 ) 為：天然無水石膏粉80 ～ 90；堿性激發劑 10 ～20 ；酸性激發劑 0.5～ 1.5 ；保水劑0.03 ～ 0.1；減水劑 0.5 ～1.5 ；消泡劑 0.1～ 0.5；粒徑在 0.125mm以下的細河砂 0～ 100。

配方中的堿性激發劑和酸性激發劑，是為了提高天然無水石膏膠凝材料的早期強度和后期強度以及凝結硬化性能，是必須使用的石膏改性材料，如果對于建筑石膏，則不需要使用這類激發劑組分，但隨之而來的是緩凝劑的使用。

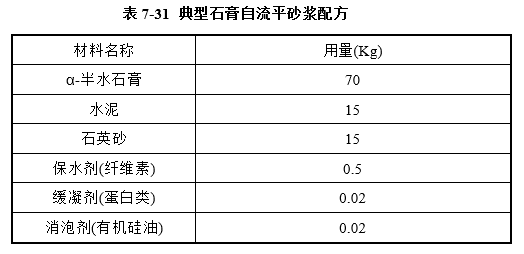

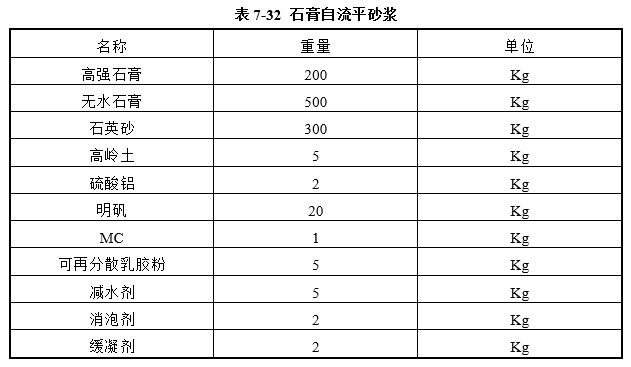

(2)α- 半水石膏型石膏基自流平漿體配方 ( 質量)α - 半水石膏 70kg ，水泥15kg ，石英砂 15kg，保水劑 ( 纖維素)0.5kg ，緩凝劑 (胺酸類 )0.02kg ，消泡劑( 有機硅油 )0.02kg。
