石膏干混建材摻合料、填料與外加劑及其作用：為了適應石膏干混建材的產品質量和施工性能，必須在石膏粉中摻一定量的摻合料及有機與無機化學外加劑。

無機摻合料和填料：石膏材料內加入某些摻合料，可改變石膏產品的部分性能，使石膏產品適應不同條件、不同環境、不同用途、能使石膏干混建材更好地發揮作用。

(1)硅酸鹽水泥

主要利用水泥和石膏在水化反應過程中生成鈣礬石，以達到提高石膏產品的強度，軟化系數、粘結效果，使用量一般在1%～12%之間。

(2)生石灰粉

石膏內摻入少量的生石灰粉可改變石膏的凝結時間，提高石膏產品的強度、耐水性并對其抗凍性也有提高，可改進石膏料漿的和易性、減少用水量;使用量一般在1%～10%之間

(3)高爐礦渣粉

高爐礦渣粉配合生石灰粉、水泥、水泥熟料摻入石膏產品中可提高石膏硬化體的強度與耐水性，改善石膏干混建材的施工性，使用量一般在10%～30%。

(4)粉煤灰

粉煤灰摻量在20%以下對石膏粉體建材的強度、凝結時間影響都不很大，但可以改善石膏料漿的和易性。如在堿性激發條件適當的情況下，可明顯提高石膏硬化體的后期強度和耐水性，使用量一般在0.5%～30%。

(5)膨潤土

膨潤土是石膏干混建材中最廉價的保水增稠材料，但摻量不宜太多，否則影響強度。用量一般在0.3%～1%。

(6)沸石粉

沸石粉可改善石膏干混砂漿的施工性，減少泥漿泌水性、改善可流動性、提高抗凍性。有增粘、增強作用。用量一般在1%～3%。

(7)云母

摻于石膏干混砂漿某些產品中，可提高產品的干抗折強度，具有隔熱、隔音、輕質、抗裂、降低收縮率等優點。用量一般在0.5%～2%。

(8)鈣與重鈣(雙飛粉)

鈣與重鈣(雙飛粉)用于石膏干混砂漿為填料，改善石膏流動性。一般用量在5%～40%。

(9)高嶺土

高嶺土石膏干混建材產品中可以改善料漿的保水性、黏聚性、復配粉煤灰可提高料漿的流動性，一般摻量為1%～3%。

(10)礦物保溫材料

海泡石、膨脹蛭石、珍珠巖、玻化微珠等都可稱為礦物保溫材料。在石膏干混建材中適用于石膏輕質砂漿、石膏保溫膠料，對粉刷石膏產品有改善施工性，增加保水性、改變隔聲效果等功能。使用量一般在5%～45%。

(11)礦物增強材料

無機礦物纖維可提高石膏干混建材的抗裂性、抗折強度、代替部分或全部木質纖維與聚丙烯纖維。一般用量無機礦物纖維是1%～5%。

(12)集料

集料含石英砂、建筑用砂。無論是天然砂還是人工砂、石英砂，都要求其含泥量要控制在4%以下，顆粒級配范圍要大。配制底層粉刷石膏、石膏自流平砂漿最好使用中砂。這樣，生產出的集料強度高、流動性好、不離析、泌水性小、保水性好、施工性佳。在通用型粘結石膏、石膏礦山充填材料使用時應選用中、細砂各半效果較好，而在快粘石膏、嵌縫石膏中使用細石英砂為宜。用量一般在30%～70%。

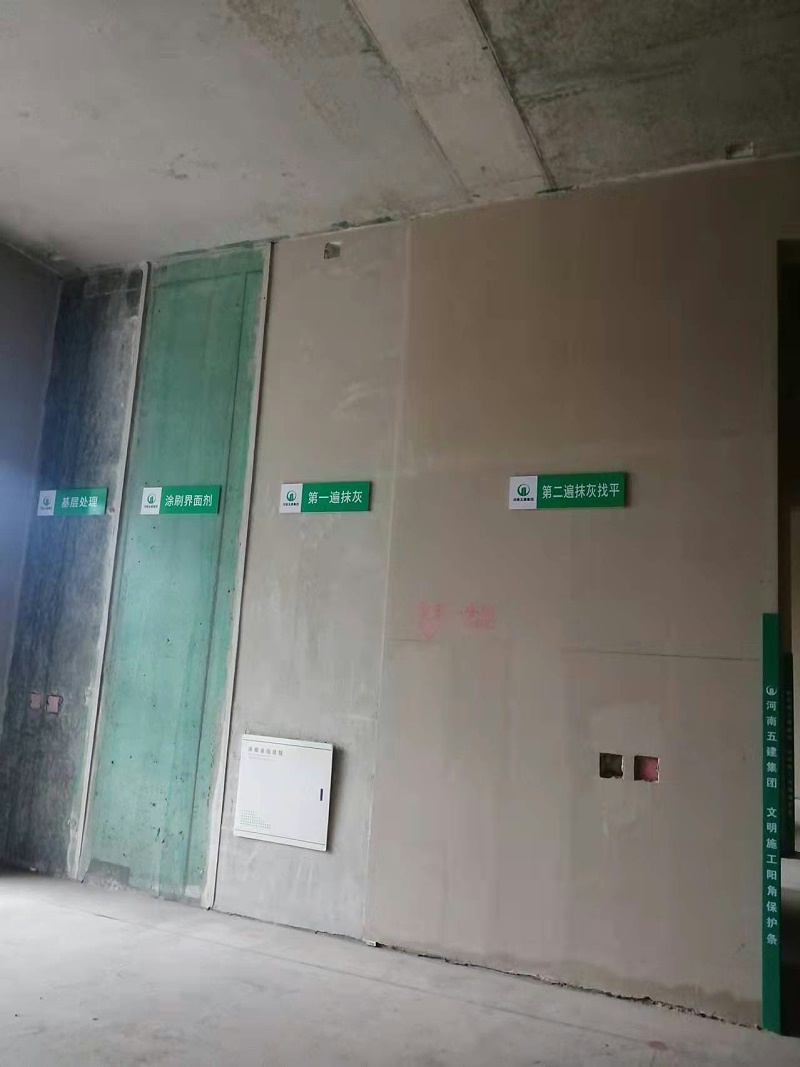

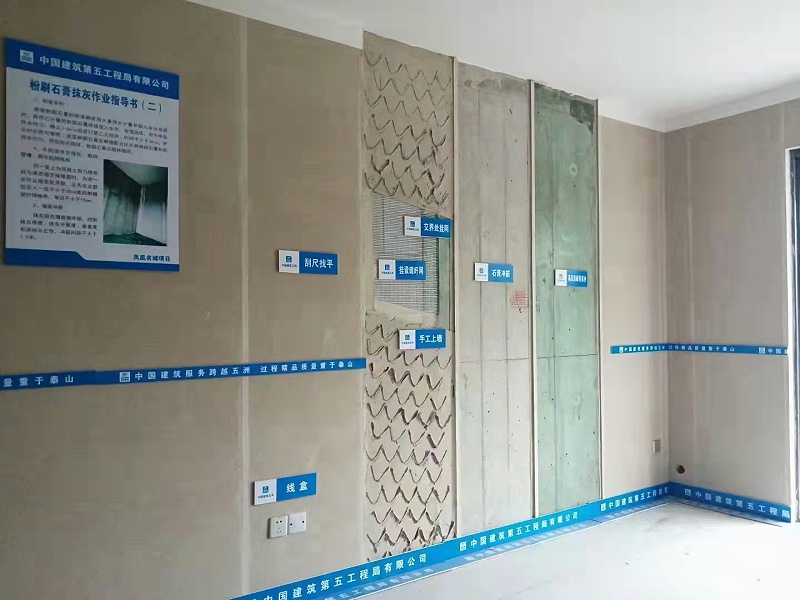

河南潔源新型建筑材料有限公司是一家專業從事工業固體廢棄物資源化綜合利用和石膏基建材料研發、生產、銷售和施工為一體的高科技企業，河南省脫硫石膏深加工企業、全國石膏行業優秀企業、石膏協會副理事長單位、18項核心技術專利、三項行業標準修訂主編單位、萬科A級供應商。

所生產的輕質抹灰石膏ph值接近中性，對人體無害。且生產過程中所有添加劑均為環保物質，不會釋放甲醛等揮發性有機物。

新潔源石膏基自流平是一種新型環保建筑材料，主要用于不平基底，形成一個合適的、平整光滑的、堅固的鋪墊基底，以架設各種地板材料，例如地板、PVC、瓷磚等精找平材料。
